国产PLC可编程控制器控制系统解决方案IIE-Logic ELC200 硬件-安装

发布时间: 2023-11-30
浏览量: 35701

安装维护

5.1 安装

ELC200 可采用 35mm 导轨安装或壁挂式安装两种方式。

5.1.1 导轨安装

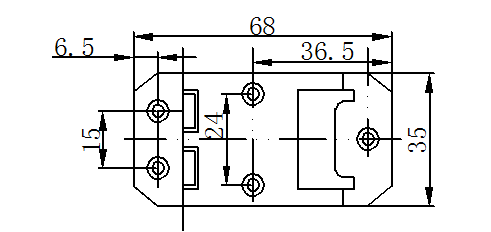

ELC200 上配套有导轨安装片,安装时,仅需要在机柜安装板上固定导轨,之后将

导轨片固定在导轨上。导轨片如下图所示(单位为:mm)。

图 2 导轨片结构

5.1.2 壁挂式安装

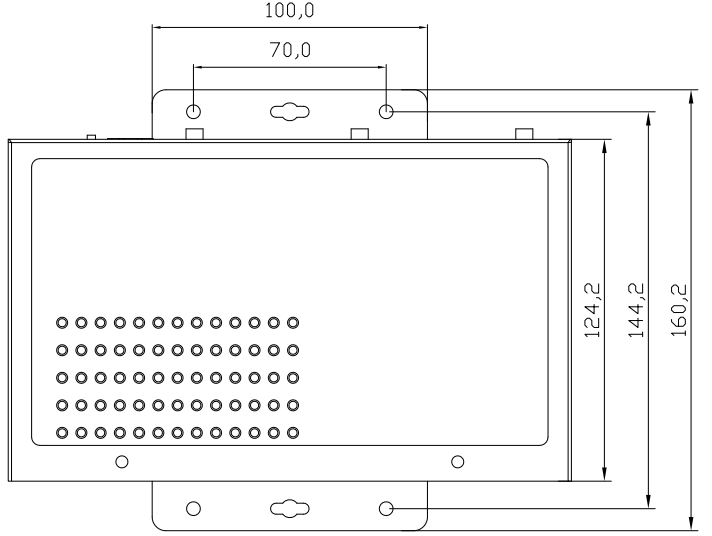

在设备上有配有安装螺丝孔,可以通过如下开孔尺寸在机柜安装板上打孔来固定控制器

安装尺寸如下图所示(单位为:mm)。

图 3 壁挂式固定安装尺寸

5.2 拆卸

步骤 1:如采用导轨安装,在拆卸过程中,需要在垂直方向,用力往下按压设备,使导

轨片脱离导轨,可以将设备从导轨上取下;

步骤 2:如采用法兰安装方式,在拆除 ELC200 底板上的固定螺丝即可。
