国产PLC可编程控制器控制系统解决方案-UHC-5000-CPU对称冗余系统搭建

发布时间: 2023-10-31
浏览量: 60319

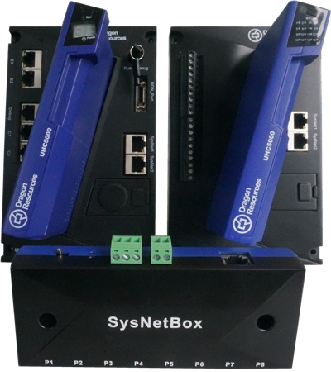

CPU冗余系统的搭建

UHC-5000支持两种冗余配置方式,一种是以对称的方式搭建冗余系统,另外一种是以非对称的方式搭建冗余系统。

对称是指两块CPU的配置完全一致,主要的配置项包括:

是否启用冗余

通讯口配置:以太网IP地址,网关,子网掩码

COM1,COM2口的波特率,起始位,停止位,校验位

CPU内工程

CPU对称冗余系统搭建如下:(CPU0与CPU1可任意假定)

启用CPU0冗余(参见拨码开关配置)

配置CPU0以太网地址,网关,子网掩码(参见UHCDesigner工程开发通讯口配置部分)

配置COM1,COM2的波特率,起始位,停止位,校验位(参见UHCDesigner工程开发通讯口配置部分)

下装工程(参见UHCDesigner工程调试工程下装部分)

对CPU1重复以上4步

给两个CPU断电,连接两块CPU的专用冗余电缆

对两块CPU上电

等待两块CPU中一块CPU进入 RUNNING状态(灯板显示 03),另一块CPU进入BACKUP状态(灯板显示 HA),冗余系统搭建完成
